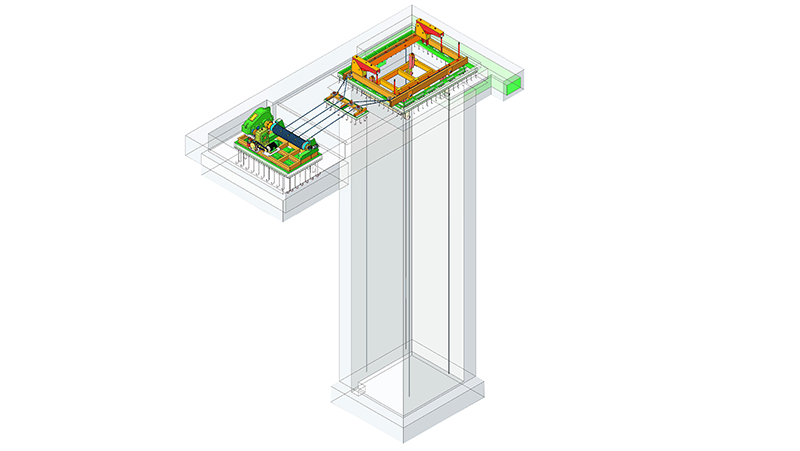

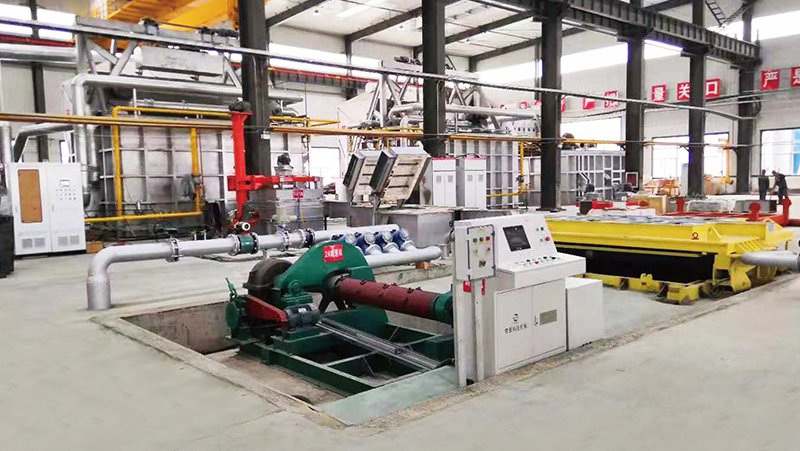

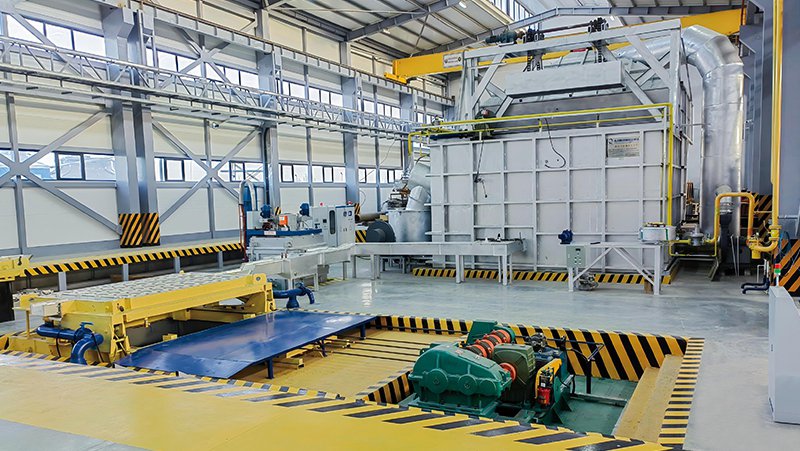

Разливочная машина VDC предназначена для литья алюминиевых заготовок и обеспечивает точное управление их вертикальным перемещением в процессе литья. Приводная система состоит из электродвигателя, редуктора, барабана лебёдки и рамы. Скорость литья регулируется с помощью частотного преобразователя (VFD).

Характеристики
  • Доступны машины тоннажем от 5 до 45 т.
  • Частотное регулирование обеспечивает точное и стабильное вертикальное перемещение при литье.
Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
  • Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
  • Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
  • Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
  • Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
  • Гидравлическая установка вертикального полунепрерывного литья алюминиевых заготовок с прямым водяным охлаждением и внутренними направляющими (VDC)
Контакты

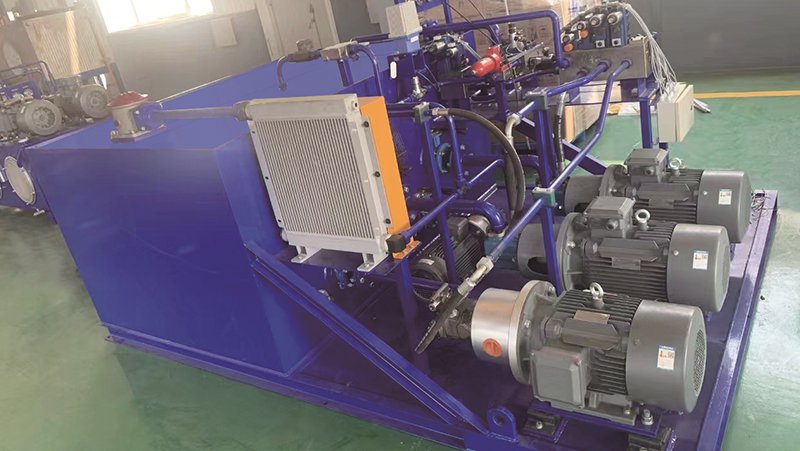

Гидравлическая разливочная машина VDC с внутренними направляющими предназначена для вертикального литья алюминия и его сплавов с непосредственным водяным охлаждением. Гидравлическая система обеспечивает плавное и точное перемещение литейной платформы по внутренним направляющим, поддерживая стабильную работу оборудования на протяжении всего цикла литья.

Машина подходит для литья алюминиевых сплавов серий 1XXX–8XXX. Скорость литья составляет от 10 до 500 мм/мин, а максимальная длина заготовок достигает 7000 мм.

Параметры
Назначение Литьё алюминия и алюминиевых сплавов
Применяемые сплавы Алюминий и алюминиевые сплавы серий 1XXX-8XXX
Комплектация разливочных машин 2 машины на 20 т; 1 машина на 10 т
Макс. длина заготовки 7000 мм
Точность контроля длины заготовки ≤50 мм
Макс. масса отливки (алюминиевый сплав) 10 т + 15%; 20 т + 15%
Скорость литья 10-500 мм/мин
Скорость быстрого подъёма литейного стола 1200 мм/мин
Точность регулирования скорости литья ≤±1 мм/мин от заданного значения

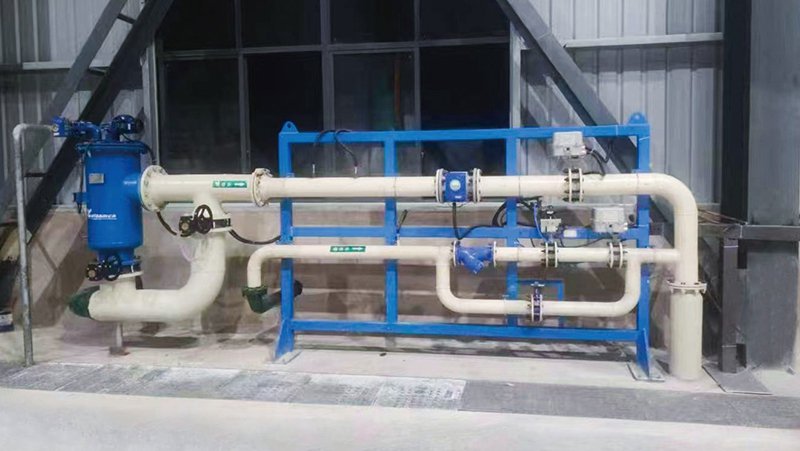

Диапазон расхода охлаждающей воды Машина на 10 т: 30-250 м³/ч
Машина на 20 т: 30-350 м³/ч
Точность регулирования расхода охлаждающей воды +1,5%
Кривизна заготовки 1 мм/м; 3 мм по всей длине
Общая масса оборудования Около 30 т
Принцип работы

Гидравлическая разливочная машина VDC с внутренними направляющими управляет перемещением литейной платформы в процессе литья. Расплав подаётся в литейные формы, а платформа движется с заданной скоростью. Регулируемая подача охлаждающей воды обеспечивает формирование алюминиевых заготовок.
Компания Huitai Technology основана в 2008 году и специализируется на производстве оборудования для плавки и литья алюминия, а также обработки заготовок по индивидуальным проектам. Конфигурация оборудования определяется с учётом требований заказчика, условий в цехе и особенностей действующей линии. Компания самостоятельно изготавливает и обрабатывает детали, выполняет сварочные и сборочные работы, а также интегрирует системы управления. Объём работ по монтажу, пусконаладке и технической поддержке определяется отдельно для каждого проекта.
