Автоматическая система укладки и разборки штабелей алюминиевых заготовок

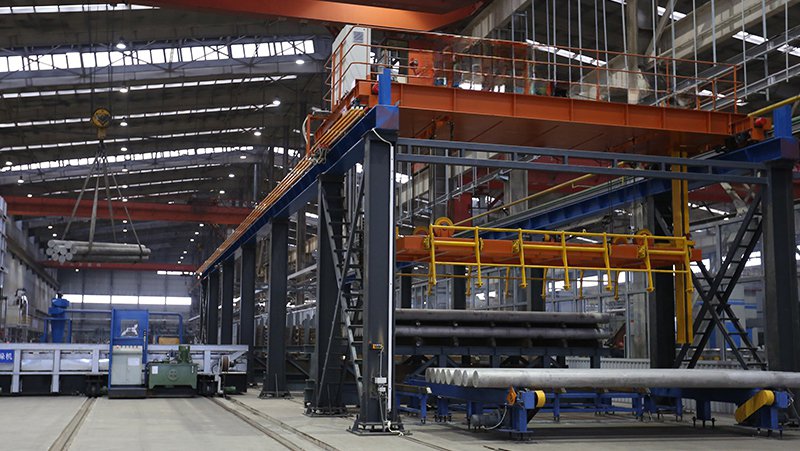

Автоматическая система укладки и разборки штабелей алюминиевых заготовок предназначена для автоматизации транспортировки, штабелирования и складирования заготовок после гомогенизации. В состав системы входят мостовой кран, штабелирующий манипулятор, конвейеры, механизм позиционирования прокладок и система электрического управления. Совместная работа этих узлов обеспечивает автоматическое перемещение заготовок после выгрузки из печи, их послойную укладку с прокладками и подготовку к хранению.
| Диаметр заготовки | Заготовок в слое | Количество слоёв |
| Ø305 мм | 8 шт./слой | 6 слоёв |
| Ø228 мм | 10 шт./слой | 7 слоёв |
| Ø178 мм | 13 шт./слой | 8 слоёв |
| Ø152 мм | 16 шт./слой | 9 слоёв |
| Ø120 мм | 19 шт./слой | 11 слоёв |
| Ø90 мм | 27 шт./слой | 12 слоёв |
| Тоннаж | Зависит от конфигурации |
| Система управления | Автоматическое управление ПЛК |
| Режимы работы | Автоматический / ручной / дистанционный |
| Система привода | Электродвигатель и гидравлика |
| Защитные устройства | Защитное ограждение, сигнализация и блокировка дверей |
- Автоматический захват и позиционирование заготовок
- Послойная укладка заготовок
- Автоматическая укладка и извлечение прокладок
- Перемещение и складирование готовых заготовок
- Автоматическое перемещение готовых штабелей
- Автоматический, ручной и дистанционный режимы

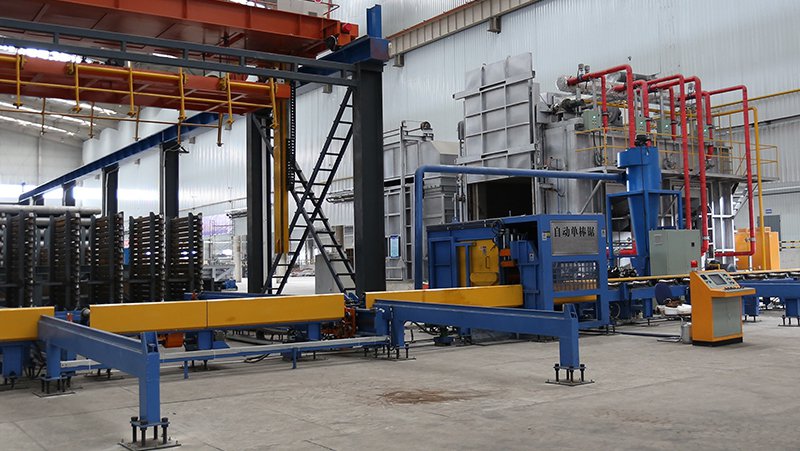

- Заготовки перемещаются с участка печи гомогенизации

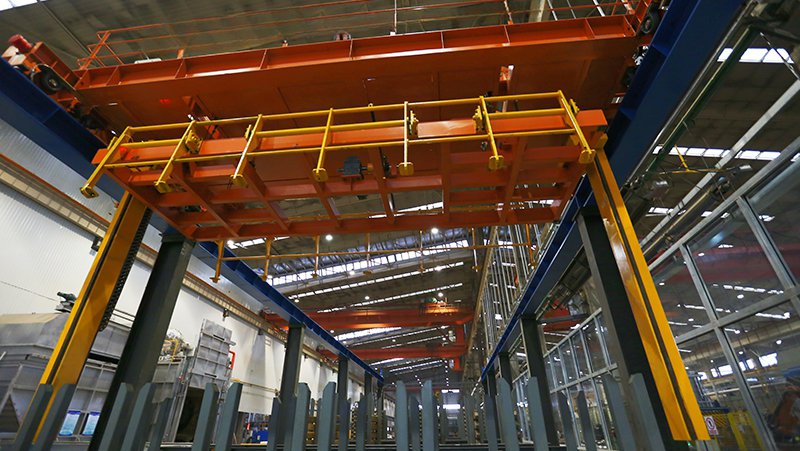

- Мостовой кран поднимает и позиционирует заготовки для укладки

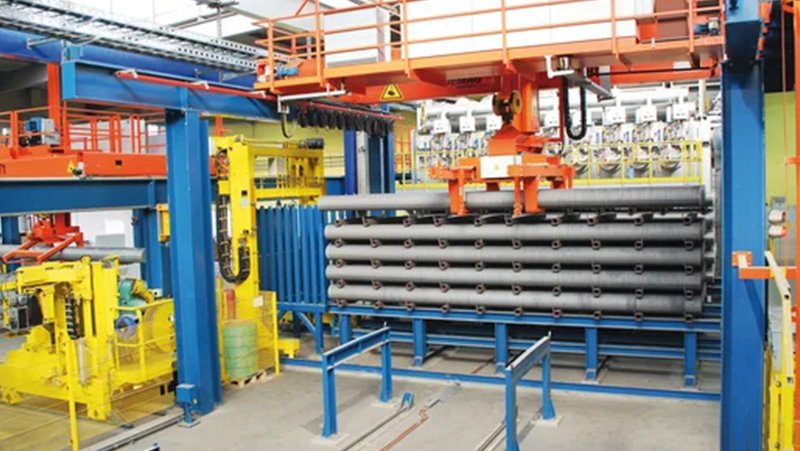

- Штабелирующий манипулятор автоматически захватывает и позиционирует заготовки
- Заготовки укладываются послойно по заданной схеме
- Между слоями автоматически размещаются прокладки
- Готовые штабели перемещаются на склад
- Система возвращается в исходное положение для следующего цикла
Автоматическая система укладки и разборки штабелей подходит для:
- Линий гомогенизации алюминиевых заготовок
- Линий производства заготовок для прессования алюминия
- Систем литья алюминия и складирования заготовок
- Крупных алюминиевых перерабатывающих предприятий
Обычная транспортировка заготовок на алюминиевых предприятиях связана со следующими трудностями:
- Высокая трудоёмкость перемещения заготовок
- Нестабильное качество укладки
- Риски при работе мостового крана
- Неэффективное использование склада
- Повреждение заготовок при перемещении
- Задержки при транспортировке от печи гомогенизации
Автоматическая система Huitai объединяет перемещение, позиционирование, укладку заготовок и прокладок, транспортировку и складирование. Все операции от выгрузки до хранения выполняются в рамках одного комплекса.
